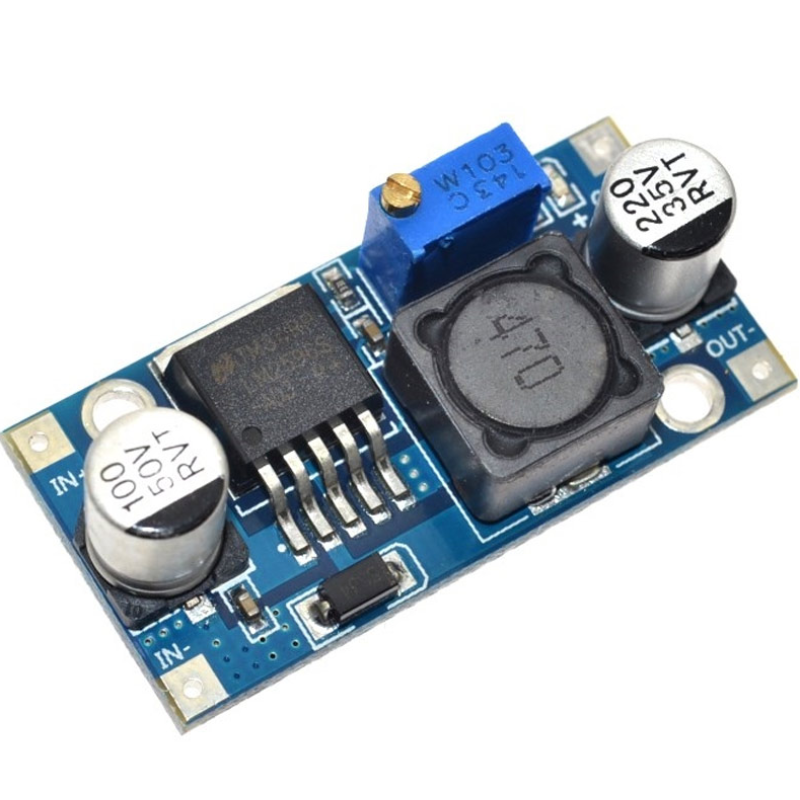

Convertisseur DC-DC adjustable LM2596

Le convertisseur DC-DC ajustable LM2596 maroc est un régulateur de tension à découpage (commutation) largement utilisé dans les projets électroniques. Il permet de convertir une tension d’entrée continue (DC) en une tension de sortie continue réglable à une valeur inférieure. Voici le principe de fonctionnement du convertisseur DC-DC ajustable LM2596 :

1. Topologie de commutation :
   Le LM2596 utilise une topologie de commutation, également connue sous le nom de convertisseur buck, pour réguler la tension de sortie. Cette topologie permet une conversion de tension efficace en utilisant des éléments de commutation (transistor MOSFET) et des inductances.
2. Circuit de commande :
   Le convertisseur LM2596 est doté d’un circuit de commande intégré qui régule l’opération de commutation. Ce circuit contrôle la durée des cycles de commutation et la fréquence de commutation pour obtenir la tension de sortie souhaitée.
3. Inductance et diode :
   Le LM2596 utilise une inductance et une diode pour stocker et transférer l’énergie. Pendant le cycle de commutation, le transistor MOSFET est activé, permettant au courant de circuler à travers l’inductance et stockant l’énergie. Lorsque le transistor est désactivé, le courant continue de circuler à travers la diode, transférant l’énergie stockée à la charge.
4. Boucle de rétroaction :
   Le convertisseur LM2596 est équipé d’une boucle de rétroaction qui compare la tension de sortie réelle avec une tension de référence interne. Si la tension de sortie est inférieure à la valeur de référence, le circuit de commande ajuste le rapport cyclique de la commutation pour augmenter la tension de sortie. Si la tension de sortie est supérieure à la valeur de référence, le rapport cyclique est ajusté pour réduire la tension de sortie.
5. Réglage de la tension de sortie :
   Le LM2596 est ajustable, ce qui signifie que la tension de sortie peut être réglée selon les besoins du projet. Cela est généralement réalisé en ajustant la valeur d’un potentiomètre (résistance variable) connecté au convertisseur. En tournant le potentiomètre, la tension de sortie peut être augmentée ou réduite.
6. Efficacité énergétique :
   Le convertisseur LM2596 est conçu pour offrir une efficacité énergétique élevée grâce à l’utilisation de la commutation. Cela permet de minimiser les pertes d’énergie sous forme de chaleur et de maximiser l’utilisation de l’énergie disponible.

Le convertisseur DC-DC ajustable LM2596 est largement utilisé dans de nombreux projets électroniques pour fournir une tension de sortie régulée et ajustable à partir d’une source d’alimentation continue. Il est couramment utilisé dans les applications telles que l’alimentation des circuits électroniques, la charge de batteries, l’alimentation de modules électroniques, etc.
